CS丝杆升降机

CS系列蜗轮丝杆升降机（螺旋升降机）表面精密加工的独特的外形结构，六面均可以精确定位，可以根据使用要求，按减速比不同有N型和L型可供选用，随意拼装组合，被欧洲人誉为“神奇的积木式魔块”。该方形外形结构已获得我公司“外观设计专利”。低速重载可选用梯形丝杠高速轻载则可以选用滚珠丝杠；可以选用丝杠往复也可以选用螺母往复。

“N型”的升降机输入轴每转1圈，提升1㎜；“L型”的升降机输入轴每转1圈，提升0.25㎜，换算极其方便。丝杆升降机最大提升速度1.5m／min最高输入转速1500r／min，

CS丝杆升降机形式、规格的表示

机体规格

分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。

传动比

N 型——普通速比；

L 型——慢速速比。

CS丝杆升降机结构形式

A 型——丝杠作轴向移动，不旋转；

B 型——螺母作轴向移动，丝杠作旋转运动。

丝杠接头类型

A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；

B型结构形式的丝杠头部分为：1型（圆柱），0型（无接头）共二种。

附加要求（可选）

A型结构形式的附加要求有：滚珠丝杠型（B）、带防转装置（P）、带防护罩（S）共三种；

B型结构形式的附加要求有：滚珠丝杠型（B）、带防护罩（S）共二种

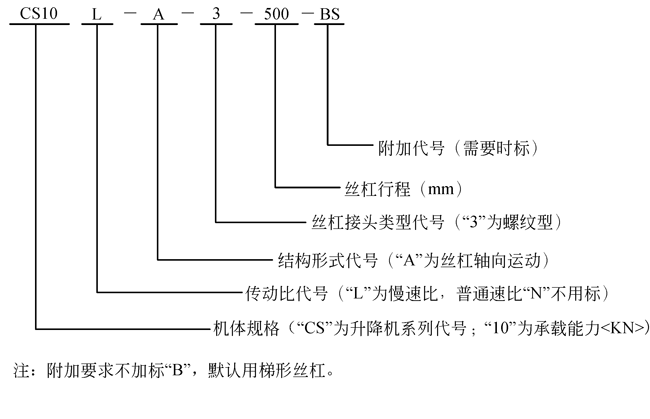

CS系列丝杆升降机型号表示方法：

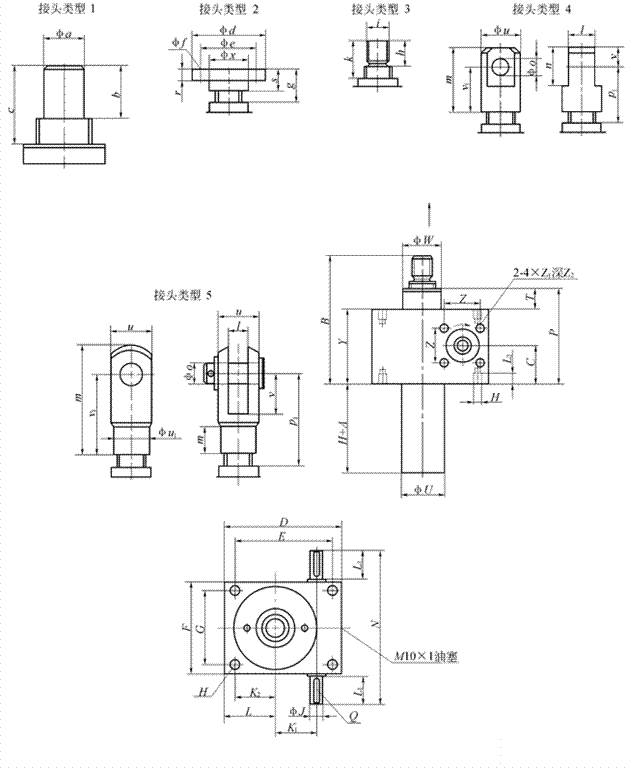

CS蜗轮丝杆升降机A种形式外形安装尺寸：

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	40（57）	46	70	85	120	145	170
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
丝杠接头类型1
Φak6	8	12	15	20	25	40	60	80	95
b	12	15	20	25	30	45	75	100	120
c	15	20	25	30	35	55	90	115	140
丝杠接头类型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	70	85	120	145	170
丝杠接头类型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	25	27	35	55	70	90	140
丝杠接头类型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200
丝杠接头类型5
l H10	8	12	14	20	30	36	——	——	——
m	42	61	72	105	160	188	——	——	——
n	26	37	44	65	100	116	——	——	——
Φo H8	8	12	14	20	30	35	——	——	——
p1	35	52	63.5	85	124	151	——	——	——
u	16	24	27	40	60	70	——	——	——
Φu1	14	20	24.5	34	52	60	——	——	——
v	16	24	28	40	60	72	——	——	——
v1	32	48	56	80	120	144	——	——	——

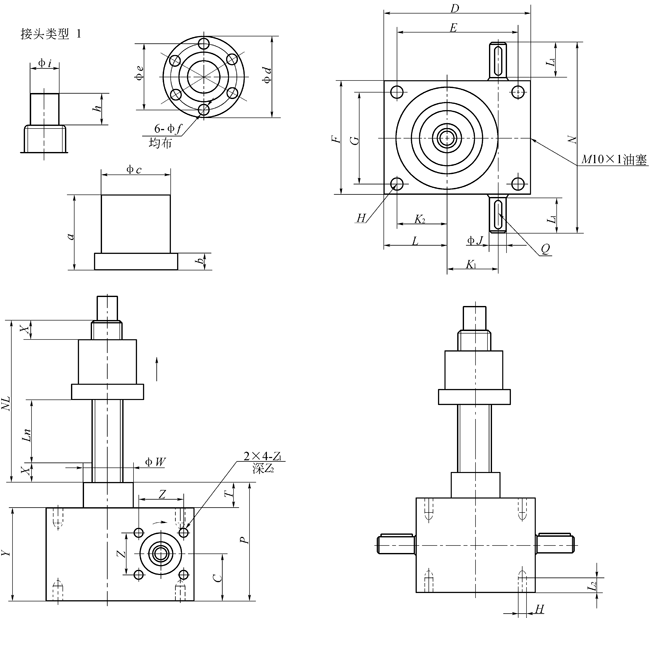

CS丝杆升降机B种结构外形尺寸:

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	22.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
NL	Lift+60	Lift+68	Lift+74	Lift+86	Lift+123	Lift+149	Lift+160	Lift+180	Lift+220
P	62	74	93	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12	18	23	32	40	40	50	60
ΦW	26	30	40	46	70	85	120	145	170
裕度X	10	12	15	20	25	25	25	25	30
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
运动螺母
a	40	44	44	46	73	99	110	130	160
b	10	12	12	14	16	20	30	35	40
Φch9	24	28	32	42	63	85	105	130	160
Φd	44	48	55	66	95	125	190	240	300
Φe	34	38	45	54	78	105	150	185	230
Φf	5	6	7	7	9	11	17	25	28
丝杠接头类型1
h	12	15	20	25	30	45	75	100	120
Φik6	8	12	15	20	25	40	60	80	95

注：运动螺母尺寸中“（）”内的数字仅对滚珠丝杠型适用，且滚珠丝杠的“Φf”在外侧有标准的沉孔，其中CS50型的“/”前为4005，“/”后为4010滚珠丝杠的螺母尺寸。
