ZDY硬齿面减速机

ZDY硬齿面减速机是按照中华人民共和国专业标准（ZBJI9004-88）生产，主要包括ZDY（单级）、ZLY（两极）、ZSY（三级）三个系列，主要用于冶金、矿山、运输、水泥、建筑、化工、纺织、轻工、能源等行业，是用于原动机和工作机之间的独立闭式传动装置，它们的主要功能是降低转速，增大扭矩。

减速器应用条件：

减速器高速迪转速不大于1500r/min 。

减速器齿轮传动圆周速度不大于20m/s 。

减速器工作环境温度为-40～45℃，低于0℃时，启动前润滑油应预热至0℃以

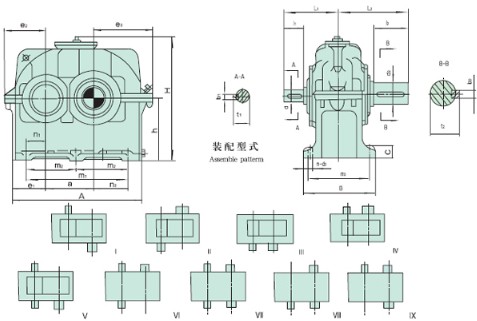

规格	A	B	H ≈	a	i=1.25-2.8					i=3.15-4.5					i=5-5.6
规格	A	B	H ≈	a	d₁ (m6)	I₁	L₁	b₁	t₁	d₁ (m6)	I₁	L₁	b₁	t₁	d₁ (m6)	I₁	L₁	b₁	t₁
80 100 125	235 290 355	150 175 195	210 260 330	80 100 125	28 42 48	42 82 82	112 167 182	8 12 14	31 45 51.5	24 28 38	36 42 58	106 127 158	8 8 10	27 31 41	19 22 28	28 36 42	98 121 142	6 6 8	21.5 24.5 31
160 200 250	445 545 680	245 310 370	403 507 662	160 200 250	65 80 100	105 130 165	225 275 340	18 22 28	69 85 106	48 60 80	82 105 130	202 250 305	14 18 22	51.5 64 85	38 48 60	58 82 105	178 227 280	10 14 18	41 51.5 64
280 315 355	755 840 930	450 500 550	722 770 930	280 315 355	110 130 140	165 200 200	385 445 470	28 32 36	116 137 148	85 95 100	130 130 165	350 375 435	22 25 28	90 100 106	65 75 90	105 105 130	325 350 400	18 20 25	69 79.5 95
400 450 500	1040 1150 1290	605 645 710	982 1090 1270	400 450 500	150 160 180	200 240 240	485 545 580	36 40 45	158 169 190	110 120 130	165 165 200	450 470 540	28 32 32	116 127 127	95 100 120	130 165 165	415 470 505	25 28 32	100 106 127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137

规格	d2	I2	L2	b2	t2	c	m1	m2	m3	n2	n2	ei	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量 L
规格	d2	I2	L2	b2	t2	c	m1	m2	m3	n2	n2	ei	e2	e3	h	d3	n	重量 kg	润滑油量 L
80 100 125	32 48 55	58 82 82	128 167 182	10 14 16	35 51.5 59	18 22 25	180 225 290	- - -	120 140 160	40 52.5 65	60 72.5 100	67.5 85 97.5	81 102 119	101 122 155	100 125 160	12 15 15	4	14 35 76	0.9 1.6 3.2
160 200 250	70 90 110	105 130 165	225 275 340	20 25 28	74.5 95 116	32 40 50	355 425 550	- - 275	200 255 305	73 80 110	122 145 190	118 140 175	141 169 214	190 235 295	200 250 315	18.5 24 28	4 4 6	115 228 400	6.5 12.5 23
280 315 355	130 140 150	200 200 200	420 445 470	32 36 36	137 148 158	50 63 63	620 700 770	310 350 385	380 420 470	120 137.5 142.5	220 247.5 272.5	187.5 207.5 222.5	228 254 269	328 364 397	355 400 450	28 35 35	6	540 800 870	36 45 70
400 450 500	160 170 190	240 240 280	525 545 620	40 40 45	169 179 200	80 80 100	850 950 1080	425 475 540	510 550 610	150 165 190	300 335 390	245 265 295	304 331 418	454 501 618	500 560 630	42 42 42	6	1640 2100 3100	90 125 180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250
